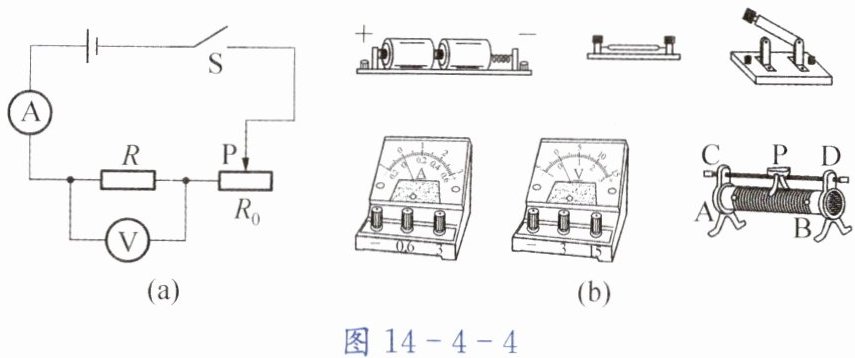

10. 如图14-4-4(a)所示的电路是研究电流与电压、电阻关系的电路图。图14-4-4(b)给出了该实验所用的实验器材。
(1)用笔画线表示导线,将图14-4-4(b)中的器材按电路图的要求连接起来,使线路连接完整,并满足当滑动片P放置在D端时电阻最大的条件。
(2)现将该实验数据分别在表一、表二中列出。
表一 电阻R= 10 Ω

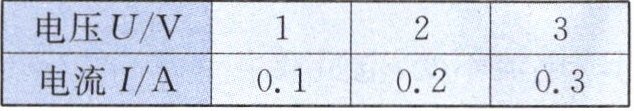

| 电压U/V | 1 | 2 | 3 |
| 电流I/A | 0.1 | 0.2 | 0.3 |
表二 电压U= 3 V

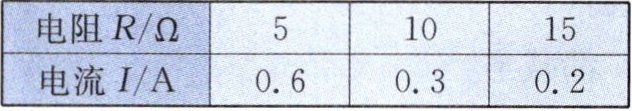

| 电阻R/Ω | 5 | 10 | 15 |
| 电流I/A | 0.6 | 0.3 | 0.2 |
① 分析表一的数据,可得出结论：______。
② 分析表二的数据,可得出结论：______。
答案：（1）见图答14-4-1
（2）① 电阻一定时，电流与电压成正比 ② 电压一定时，电流与电阻成反比
11. 小明在“探究电流与电压的关系”实验中,准备以下器材：电源、滑动变阻器、电压表、电流表、定值电阻、灯泡、开关和导线若干。
(1)小明设计了如图14-4-5(a)、(b)、(c)所示三个电路图,经小组讨论,最终确定用图
（c）
电路进行实验,原因是该电路不仅能保持
电阻R的阻值一定
不变,还能方便改变
电阻两端的电压
。

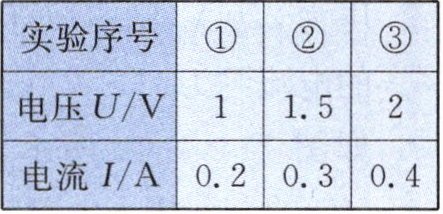

| 实验序号 | ① | ② | ③ |
| 电压U/V | 1 | 1.5 | 2 |
| 电流I/A | 0.2 | 0.3 | 0.4 |
(2)正确连接电路,闭合开关,调节滑动变阻器滑片,得到右上表中的数据。分析数据,初步得到结论是
当电阻一定时，导体中的电流跟导体两端的电压成正比
。
(3)该实验中定值电阻的阻值是
5
Ω。
答案：（1）（c） 电阻R的阻值一定 电阻两端的电压 （2）当电阻一定时，导体中的电流跟导体两端的电压成正比 （3）5
