| 电路名称 | 串联电路 | 并联电路 |
| 电路图 | | |
| 电流路径 | 有
一
条电流路径(无分支) | 有
多
条电流路径(有分支) |
| 开关控制作用 | 控制
整个
电路,控制作用与开关位置
无关
| 干路开关控制
整个
电路,支路开关控制
所在支路
|
| 电流特点 |
各处电流相等（I=I₁=I₂=…=Iₙ）
|
干路电流等于各支路电流之和（I=I₁+I₂+…+Iₙ）
|
| 电压特点 |
总电压等于各部分电路电压之和（U=U₁+U₂+…+Uₙ）
|
各支路两端电压相等（U=U₁=U₂=…=Uₙ）
|
答案：1.1 串联电路与并联电路
解析：
| 电路名称 | 串联电路 | 并联电路 |
| --- | --- | --- |
| 电路图 |  |  |
| 电流路径 | 有1条电流路径(无分支) | 有多条电流路径(有分支) |
| 开关控制作用 | 控制整个电路,控制作用与开关位置无关 | 干路开关控制整个电路,支路开关控制所在支路 |
| 电流特点 | $I = I_1 = I_2$ | $I = I_1 + I_2$ |
| 电压特点 | $U = U_1 + U_2$ | $U = U_1 = U_2$ |
（注：因实际绘图限制，电路图部分用文字描述替代，实际答题时应绘制规范电路图。串联电路电流路径填“1”，并联填“多”；开关作用依次为“整个”“无关”“整个”“所在支路”；电流电压特点按公式填写。）

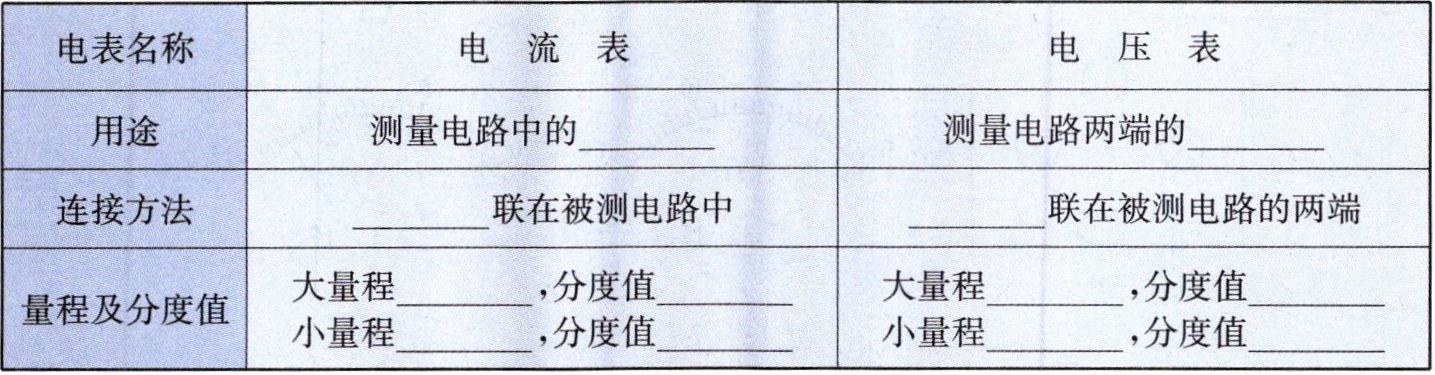

| 电表名称 | 电流表 | 电压表 |
| 用途 | 测量电路中的
电流
| 测量电路两端的
电压
|
| 连接方法 |
串
联在被测电路中 |
并
联在被测电路的两端 |
| 量程及分度值 | 大量程
0~3A
,分度值
0.1A
小量程
0~0.6A
,分度值
0.02A
| 大量程
0~15V
,分度值
0.5V
小量程
0~3V
,分度值
0.1V
|
答案：| 电表名称 | 电流表 | 电压表 |
| --- | --- | --- |
| 用途 | 测量电路中的电流 | 测量电路两端的电压 |
| 连接方法 | 串联在被测电路中 | 并联在被测电路的两端 |
| 量程及分度值 | 大量程0~3A,分度值0.1A
小量程0~0.6A,分度值0.02A | 大量程0~15V,分度值0.5V
小量程0~3V,分度值0.1V |

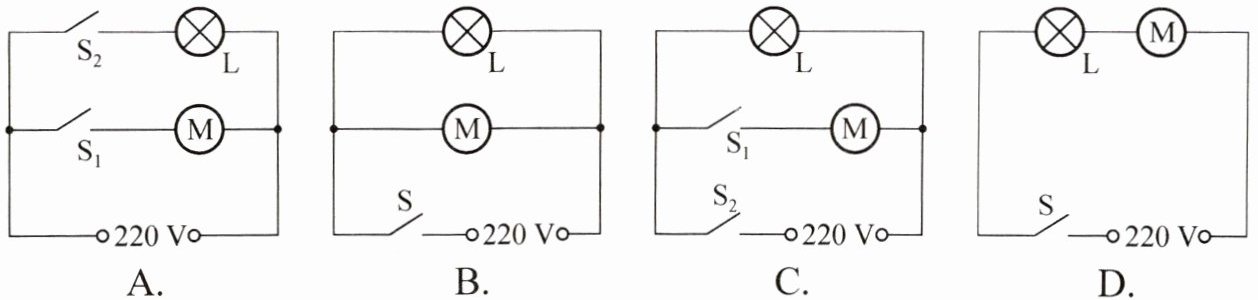

3. 抽油烟机装有照明灯和排气扇。使用时,有时需要它们单独工作,但有时则需要它们同时工作。下列电路中符合上述要求的是(
A
)。
A.
B.
C.
D.
答案：3. A
