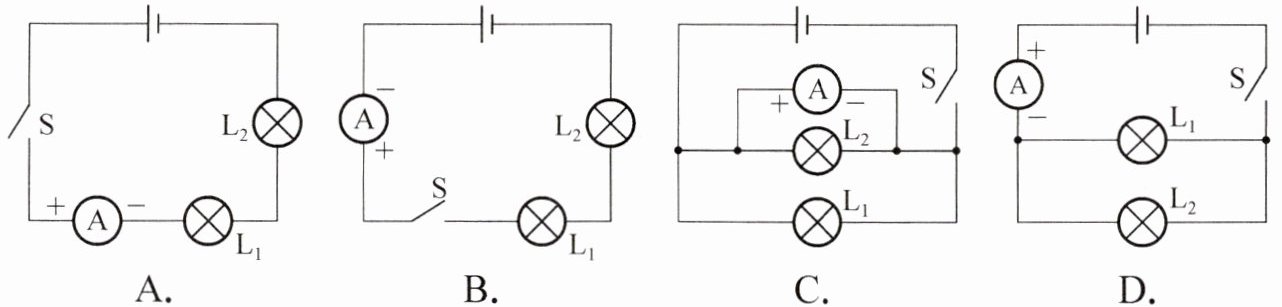

8. 下列电路中,电流表能测出通过灯$L_2$中电流的是(
A
)。
[img][img][img]
A.
B.
C.
D.
答案：A

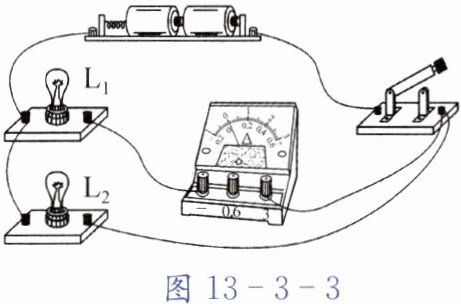

9. 如图13-3-3所示的电路,闭合开关时,下列说法中正确的是(
C
)。
A.两灯泡串联
B.电流表测的是总电流
C.电流表测的是灯$L_1$的电流
D.开关只能控制灯$L_2$
答案：C
10. 某电流表有0～0.6 A和0～3 A两个量程,但是0～0.6 A量程的数字已经模糊不清。在某次测量中用0～0.6 A量程测某电路中的电流时,从0～3 A量程的刻度盘上看到指针正好指在“2.3 A”的刻度线上,实际测得的电流大小为(
B
)。
A.0.43 A
B.0.46 A
C.0.7 A
D.2.3 A
答案：B
解析：
电流表0～3A量程的分度值为$0.1A$，0～0.6A量程的分度值为$0.02A$，同一刻度线对应的电流值，0～0.6A量程是0～3A量程的$\frac{1}{5}$。
指针指在0～3A量程的“2.3A”刻度线，实际电流为$2.3A×\frac{1}{5}=0.46A$。
B

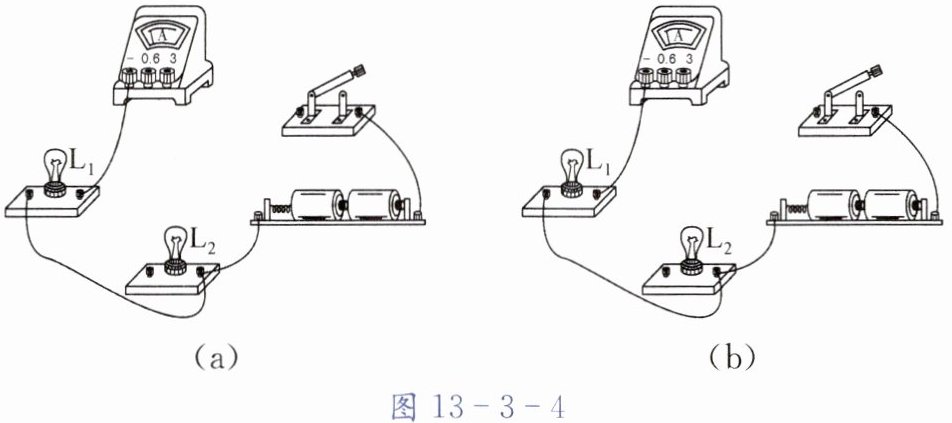

11. 如图13-3-4所示的两个电路完全相同,且均未完成电路连接。
[img]
(1)请在图(a)中改动一根导线并添加一根导线,使两个灯泡串联,电流表连接小量程。
(2)请在图(b)中改动或添加导线,使两个灯泡并联,电流表连接大量程。
答案：答案见图13 - 3 - 1
解析：
由于无法直接绘制图形，根据题目要求，正确的电路连接应如下：
(1) 图(a)改动与添加导线后，电流从电源正极出发，依次经过开关、L₂、L₁、电流表“-”接线柱和“0.6”接线柱，最后回到电源负极，使两灯串联且电流表接小量程。
(2) 图(b)改动或添加导线后，电流从电源正极出发经开关分支，一支经L₁、另一支经L₂，汇合后经过电流表“-”接线柱和“3”接线柱回到电源负极，使两灯并联且电流表接大量程。
（注：实际答题需在答题卡对应图中用笔画线表示改动和添加的导线，此处文字描述电路连接逻辑。）

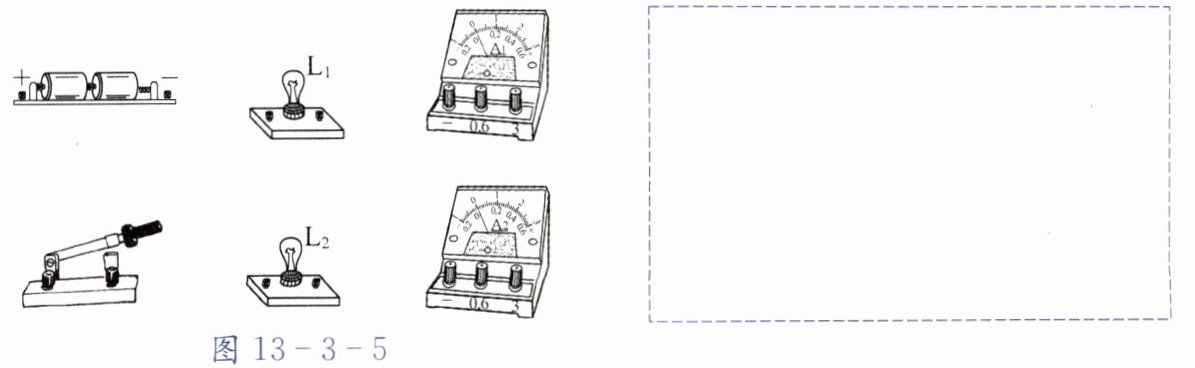

12. 如图13-3-5所示是一些电路元件。
(1)请在虚线框中画出灯泡$L_1$与$L_2$并联、开关同时控制两个灯泡、电流表Ⓐ测灯泡$L_1$中的电流、电流表Ⓐ测干路中电流的电路图。
(2)根据所画的电路图连接实物元件。
答案：
(1)见图答13 - 3 - 2(a)
(2)见图答13 - 3 - 2(b)
