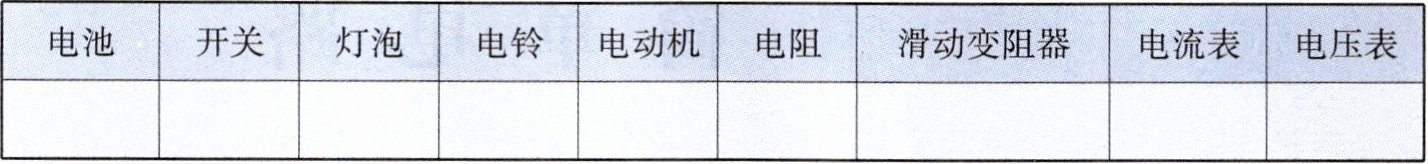

|电池|开关|灯泡|电铃|电动机|电阻|滑动变阻器|电流表|电压表|
|
|
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
见图答13-1-1
|
答案：见图答13-1-1
11. 如图13-1-1所示,闭合开关S,电路状态为
通
路,电路中有
电流
流过,灯泡
发光
；断开开关,电路状态为
断
路,电路中没有
电流
,灯泡
熄灭
。若用导线将电源两极直接相连,则会造成
短
路,容易损坏
电源
,这是绝不允许的。
答案：通 电流 发光 断 电流 熄灭 短 电源
12. 绝不允许用导线把电源的两极直接连接起来,这是因为(
D
)。
A.有触电的危险
B.电路中没有电流
C.会损坏用电器
D.会损坏电源
答案：D

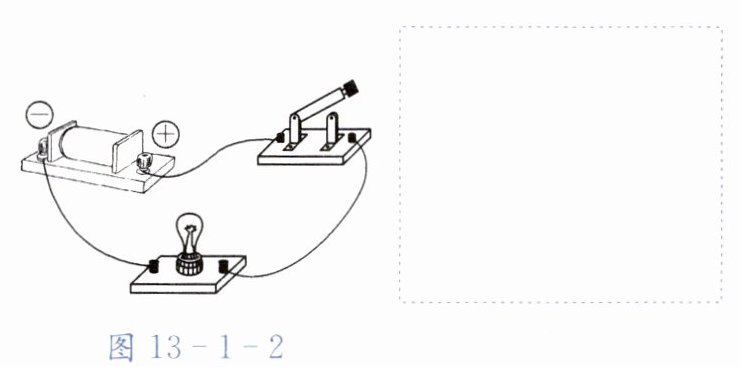

13. 根据图13-1-2所示电路,在虚线框内画出对应的电路图。
答案：见图答13-1-2
解析：
（由于无法直接绘制图形，此处应根据电路图绘制规则，画出与实物图对应的电路图，包含电源、开关、用电器等元件，且连接方式与实物图一致。）

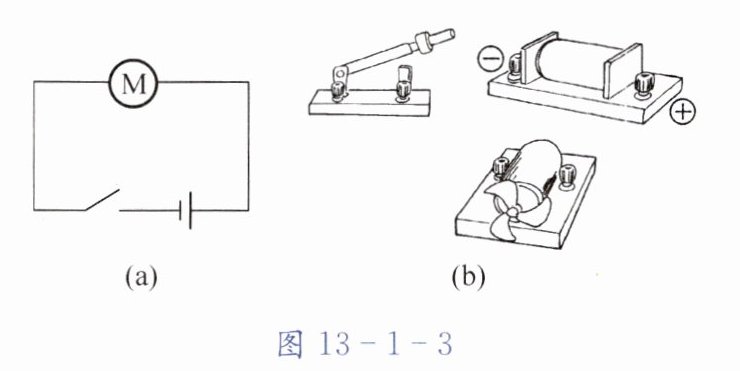

14. 请根据图13-1-3(a)所示的玩具电动机的电路图,在图13-1-3(b)中连接实物电路。
答案：见图答13-1-3
解析：
（由于题目要求根据电路图连接实物电路，需通过画图完成，此处无法直接呈现图形，实际作答应在答题卡图13-1-3(b)中按照规范连接电路，确保电源、开关、电动机等元件连接正确，导线不交叉。）
15. 家用电扇使用的是
交流
电源,扇叶转动的现象说明电能转化为
机械
能,同时,电扇上的电动机外壳变热的现象说明也有部分电能转化为
内
能。
答案：交流 机械 内

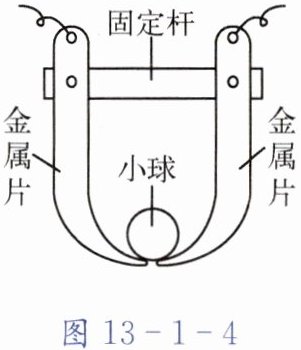

16. 如图13-1-4所示是电扇中的自动保护装置,当电扇倾斜或倾倒时,小球就会滚向一侧,从而使电路断开。由此判断：
(1)制成小球的材料可能是什么？
(2)该保护装置在电路中的作用是什么？
答案：
(1) 铁、铝等金属材质
(2) 相当于开关，倾斜或倾倒时开关断开，电扇停止工作，防止因为倾斜或倾倒而造成安全事故
