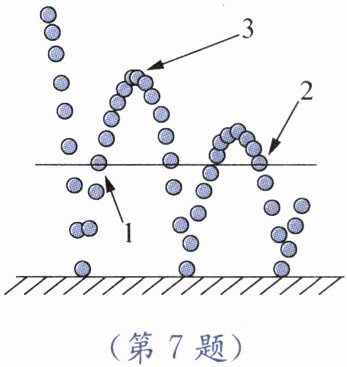

7. 如图所示是一只弹性小球弹跳过程的频闪照片示意图,下列说法中正确的是(

)。

A.小球在1、2位置的重力势能相同,且机械能大小也相同
B.小球在1、2位置的动能相同,1位置时受到方向向上的力的作用
C.小球弹跳上升到3位置时,瞬间静止,动能为零,机械能不为零
D.小球在2位置的动能比1位置时小,机械能也比1位置时小

答案：D

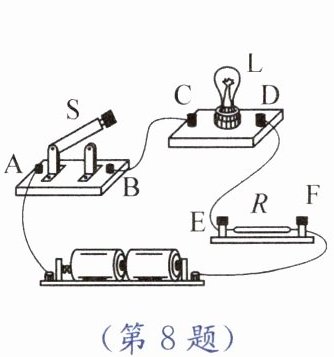

8. 如图所示,小华连接好电路后,闭合开关,发现灯泡不亮。用电压表进行测量,得出以下数据:$U_{FA}= U_{FD}= 3\ V$,$U_{AB}= U_{BD}= 0$。由此可断定电路发生故障的原因是(

)。

A.开关S接触不良
B.灯泡L灯丝断路
C.灯泡L发生短路
D.电阻R发生短路

答案：C

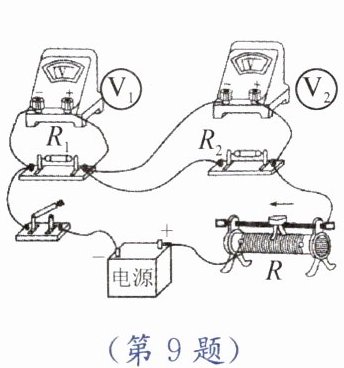

9. 如图所示,$R_{1}＞R_{2}$,闭合开关,将滑动变阻器的滑片向左滑动,电压表$V_{1}示数变化量的绝对值为\Delta U_{1}$,电压表$V_{2}示数变化量的绝对值为\Delta U_{2}$,滑动变阻器R两端电压变化量的绝对值为$\Delta U_{3}$,下列说法中正确的是(

)。

A.$V_{1}$示数变小,$V_{2}$示数变大
B.$V_{1}$示数变大,$\Delta U_{1}＜\Delta U_{2}$
C.$V_{1}$示数不变,$\Delta U_{1}= \Delta U_{3}$
D.$V_{2}$示数变大,$\Delta U_{1}＜\Delta U_{3}$

答案：D

解析：

由电路图可知，$R_{1}$、$R_{2}$、滑动变阻器$R$串联，电压表$V_{1}$测$R_{1}$两端电压，$V_{2}$测$R_{2}$两端电压。
滑片向左滑动，滑动变阻器接入电路电阻变小，总电阻变小，电源电压$U$不变，由$I = \frac{U}{R}$知电路电流$I$变大。
$V_{1}$示数$U_{1}=IR_{1}$，$I$变大、$R_{1}$不变，$U_{1}$变大；$V_{2}$示数$U_{2}=IR_{2}$，$I$变大、$R_{2}$不变，$U_{2}$变大，A错误。
设滑片滑动前后电流为$I_{1}$、$I_{2}$，则$\Delta U_{1}=|I_{2}R_{1}-I_{1}R_{1}|=(I_{2}-I_{1})R_{1}=\Delta IR_{1}$，$\Delta U_{2}=(I_{2}-I_{1})R_{2}=\Delta IR_{2}$，因$R_{1}＞R_{2}$，故$\Delta U_{1}＞\Delta U_{2}$，B错误。
滑动变阻器两端电压$U_{3}=U - U_{1}-U_{2}$，$\Delta U_{3}=|(U - U_{1}'-U_{2}')-(U - U_{1}-U_{2})|=|(U_{1}+U_{2})-(U_{1}'+U_{2}')|=\Delta U_{1}+\Delta U_{2}$，则$\Delta U_{3}＞\Delta U_{1}$，D正确，C错误。
答案：D

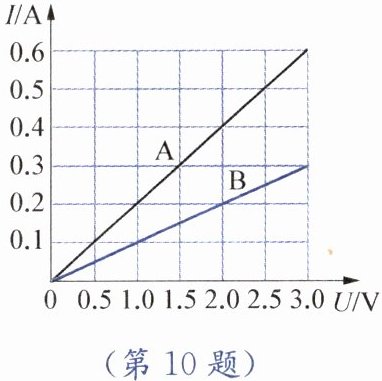

10. 小华在探究通过导体的电流与其两端电压关系时,根据记录的实验数据作出了如图所示的图像,下列说法中错误的是(

)。

A.通过导体A的电流与其两端的电压成正比
B.导体A的电阻大于导体B的电阻
C.当在导体B的两端加上1 V的电压时,通过它的电流为0.1 A
D.将A、B两导体并联后接到电压为3 V的电源上时,干路中的电流为0.9 A

答案：B

解析：

A. 图像为过原点直线，通过导体A的电流与其两端的电压成正比，A正确。
B. 由$R=\frac{U}{I}$，$U=3V$时，$I_A=0.6A$，$R_A=\frac{3V}{0.6A}=5\Omega$；$I_B=0.3A$，$R_B=\frac{3V}{0.3A}=10\Omega$，$R_A ＜ R_B$，B错误。
C. 导体B：$I=\frac{U}{R_B}=\frac{1V}{10\Omega}=0.1A$，C正确。
D. 并联$U=3V$，$I_A=0.6A$，$I_B=0.3A$，干路电流$I=0.6A+0.3A=0.9A$，D正确。
答案：B

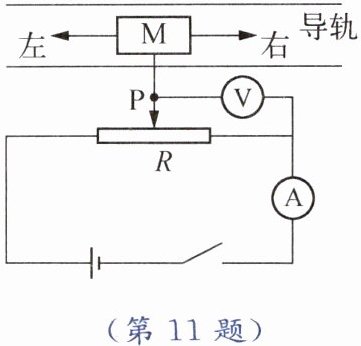

11. 小丽设计了如图所示的简易电子距离测量仪,R是一根粗细均匀电阻丝,每厘米的电阻为0.5 Ω,电路各部分均接触良好。物体M只能在导轨上做直线运动,并带动与之相连的金属滑片P移动,电压表示数可以反映物体M移动的距离。开始测量前,将金属滑片P置于电阻丝中点,此时电压表和电流表示数分别为2 V和0.2 A,由此可知(

)。

A.电阻丝R的总电阻为10 Ω
B.当电压表示数为1.5 V时,物体M向右移动了15 cm
C.当电压表示数为3 V时,物体M向左移动了10 cm
D.此测量仪最大测量距离为30 cm

答案：C

解析：

滑片在中点时，$R_{中}=\frac{U}{I}=\frac{2\,V}{0.2\,A}=10\,\Omega$，总电阻$R=2R_{中}=20\,\Omega$，A错误；电源电压$U=IR=0.2\,A×20\,\Omega=4\,V$。
电压表示数$1.5\,V$时，$R_{P1}=\frac{1.5\,V}{0.2\,A}=7.5\,\Omega$，长度$L_{1}=\frac{7.5\,\Omega}{0.5\,\Omega/cm}=15\,cm$，初始中点长度$L_{0}=\frac{10\,\Omega}{0.5\,\Omega/cm}=20\,cm$，移动距离$20\,cm-15\,cm=5\,cm$（向左），B错误；
电压表示数$3\,V$时，$R_{P2}=\frac{3\,V}{0.2\,A}=15\,\Omega$，长度$L_{2}=\frac{15\,\Omega}{0.5\,\Omega/cm}=30\,cm$，移动距离$30\,cm-20\,cm=10\,cm$（向右），C正确；
最大测量距离为从一端到另一端，总长度$L=\frac{20\,\Omega}{0.5\,\Omega/cm}=40\,cm$，D错误。
C
