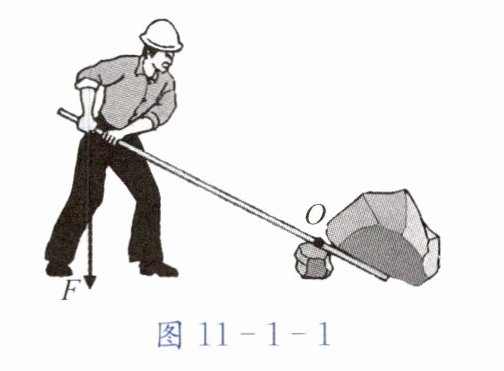

1. 如图11-1-1所示,工人师傅用铁棒撬起一块石头,铁棒可以看成是一个
杠杆
。铁棒绕着固定点转动的点叫作
支点
。工人师傅施加的使铁棒转动的力叫作
动
力。
答案：杠杆 支点 动
2. 如图11-1-2所示,两个杠杆在拉力F作用下均处于静止状态,请分别画出拉力F的力臂。

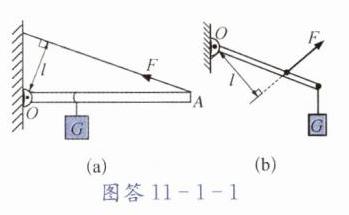

答案：见图答11-1-1
3. 当杠杆在动力与阻力的作用下
静止
时,我们就说杠杆处于平衡状态。
答案：静止
4. 杠杆平衡时,应满足的条件是
动力×动力臂=阻力×阻力臂
,用字母表示可写成
$F_{1}l_{1}=F_{2}l_{2}$
。
答案：动力×动力臂=阻力×阻力臂 $F_{1}l_{1}=F_{2}l_{2}$

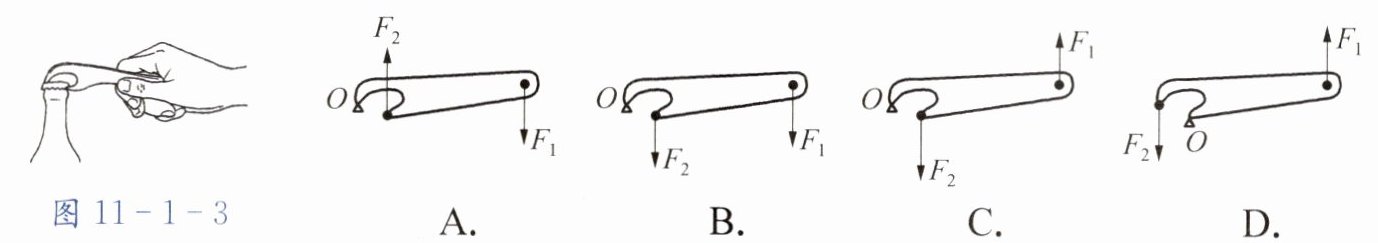

5. 如图11-1-3所示,用开瓶扳手开启瓶盖时,可将开瓶扳手看成杠杆。下列表示该杠杆的支点、动力和阻力的示意图中正确的是(
C
)。
答案：C

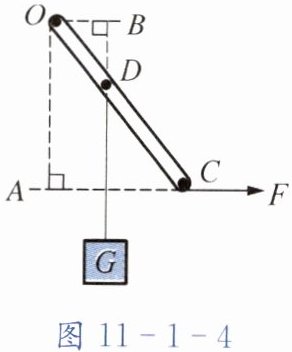

6. 如图11-1-4所示,杠杆可以绕点O转动,在点D悬挂一重物G,在点C施加一个水平向右的力F,力F的力臂是(
A
)。
A.OA
B.OC
C.AC
D.OB
答案：A
解析：
力臂是支点到力的作用线的垂直距离。由图可知，力F是水平向右的，过支点O作力F作用线的垂线，垂足为A，所以力F的力臂是OA。
A
