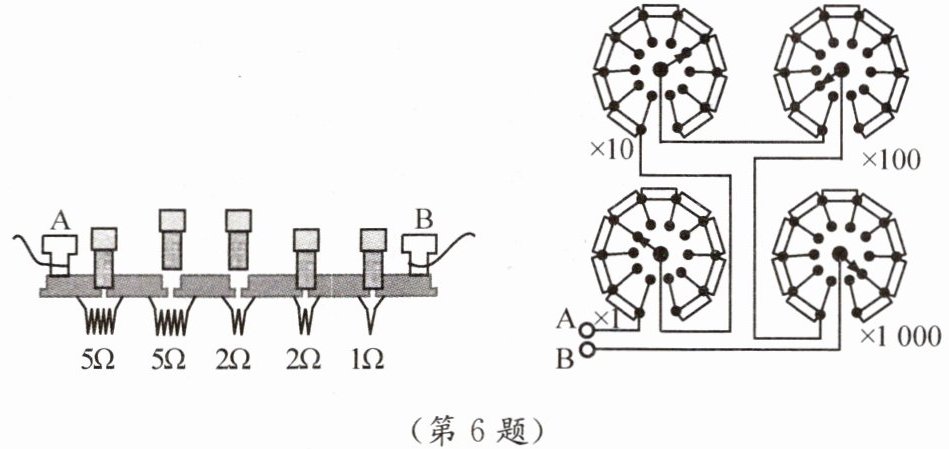

6. 如图所示是电阻箱的结构示意图,左边插入式电阻箱A、B两个接线柱之间的电阻值是
7
Ω；右边旋钮式电阻箱A、B两个接线柱之间的电阻值是
8163
Ω。
答案：7；8163

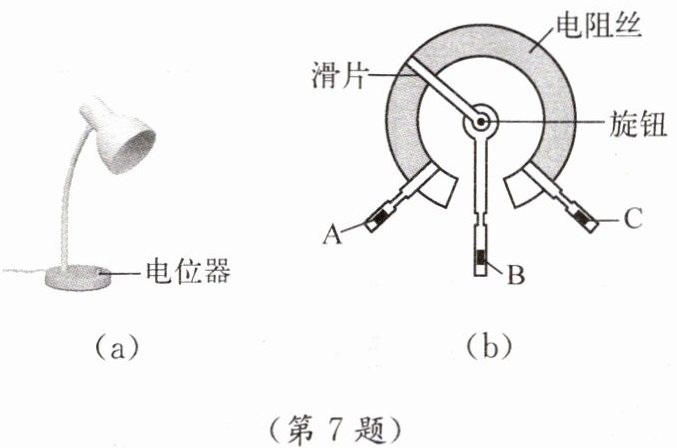

7. 甲(a)所示为某调光台灯,图(b)为该调光台灯用到的电位器,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度,下列分析正确的是(
D
)。
A.电位器应该与调光台灯的灯泡并联
B.若只将A、C接入电路,顺时针旋转滑片,灯泡变暗
C.若只将A、B接入电路,顺时针旋转滑片,灯泡变亮
D.若只将B、C接入电路,逆时针旋转滑片,灯泡变暗
答案：【解析】：
本题可根据电位器的工作原理，结合串联电路的特点，对各选项逐一进行分析。
选项A：
电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路中的电流，达到调节灯泡亮度的目的。若电位器与调光台灯的灯泡并联，根据并联电路各支路互不影响的特点，电位器无法改变灯泡所在支路的电流，也就不能调节灯泡的亮度，所以电位器应该与调光台灯的灯泡串联，A选项错误。
选项B：
若只将$A$、$C$接入电路，此时电位器的全部电阻丝都接入电路，顺时针旋转滑片时，接入电路的电阻丝长度不变，电阻不变，根据欧姆定律$I = \frac{U}{R}$（其中$I$为电流，$U$为电压，$R$为电阻），电路中的电流不变，灯泡的亮度不变，B选项错误。
选项C：
若只将$A$、$B$接入电路，接入电路的是滑片左侧的电阻丝。顺时针旋转滑片时，滑片左侧的电阻丝长度变长，接入电路的电阻变大，根据欧姆定律$I = \frac{U}{R}$，电源电压不变，电阻变大，电路中的电流变小，根据$P = I^{2}R$（其中$P$为功率，$I$为电流，$R$为电阻），灯泡的电阻不变，电流变小，灯泡的实际功率变小，灯泡变暗，C选项错误。
选项D：
若只将$B$、$C$接入电路，接入电路的是滑片右侧的电阻丝。逆时针旋转滑片时，滑片右侧的电阻丝长度变长，接入电路的电阻变大，根据欧姆定律$I = \frac{U}{R}$，电源电压不变，电阻变大，电路中的电流变小，根据$P = I^{2}R$，灯泡的电阻不变，电流变小，灯泡的实际功率变小，灯泡变暗，D选项正确。
【答案】：D
