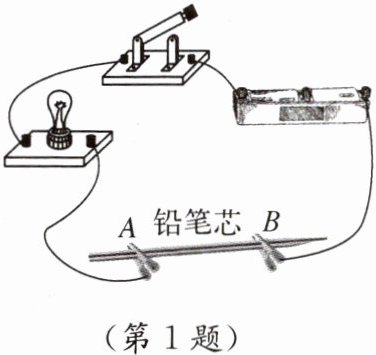

1. 如图所示,闭合开关后,灯泡发光,说明铅笔芯是
导体
。当把导线B端固定、导线A端在铅笔芯上左右移动时,灯泡亮暗会发生变化,说明导体的电阻与
长度
有关。受此启发,人们制造了一种可以改变电阻的元件,叫作
滑动变阻器
。
答案：【解析】：
本题主要考查了导体、电阻的影响因素以及变阻器的概念，根据题干中灯泡发光和电阻变化的现象结合所学知识即可作答。
闭合开关后，灯泡发光，说明有电流通过，而电流的形成需要导体，所以铅笔芯是导体。
当把导线B端固定、导线A端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，灯泡亮暗会发生变化，说明电流发生了变化，也就是电阻发生了变化，由此可知导体的电阻与长度有关。
受此启发，人们制造了一种可以改变电阻的元件，叫作滑动变阻器。
【答案】：
导体；长度；滑动变阻器
2. 如图所示是滑动变阻器的结构示意图,AB间的电阻Rₐᵦ为
0
Ω。若CD间的电阻Rₑₐ= 120Ω,BD间的电阻Rᵦₐ= 80Ω,则AC间的电阻Rₐₑ为
40
Ω。若要使滑动变阻器的滑片P向右移动时电阻变大,应选择的下接线柱是
C
。
答案：解：0；40；C

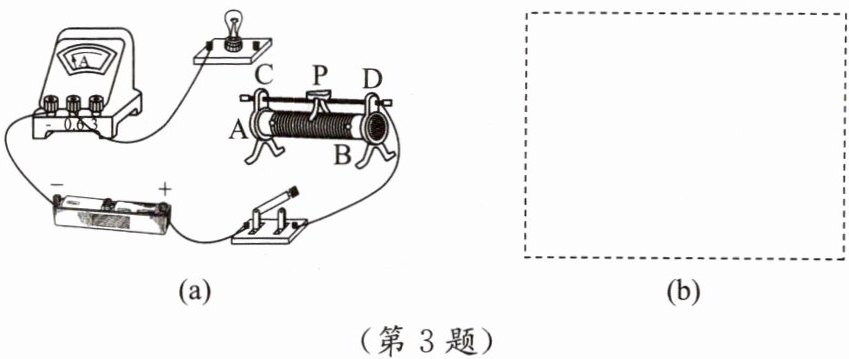

3. 将图示的电路连接完整,并在虚线框内画出对应的电路图。要求:滑动变阻器的滑片向左移动时,灯泡变亮、电流表示数变大。
答案：【解析】：
本题考查滑动变阻器的连接方式以及根据实物图画出电路图的能力。滑动变阻器需“一上一下”连接，且滑片向左移动时灯泡变亮、电流表示数变大，说明滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的左下接线柱接入电路。画电路图时，要注意各元件的连接顺序与实物图一致，且电路元件的符号要规范。
【答案】：
实物图连接：
电路图：
