3. 关于电压表的使用,下列说法错误的是(
B
)。
A.电压表能直接连接到电源两极
B.为了保证测量的结果更精确,应先使用小量程进行试触
C.使用前应检查指针是否对准“0”刻度线
D.电压表使用时应与待测用电器并联
答案：【解析】：
本题主要考查电压表的使用方法和注意事项。
A选项：电压表内阻很大，可以直接连接到电源的两极上，此时测量的是电源电压，故A正确。
B选项：为了保证测量的结果更精确，在不知电压的数值时，应该先选择大量程进行试触，而不是直接使用小量程，故B错误。
C选项：电压表在使用前，需要观察指针是否指在零刻度线上，如果不在，需要进行调零，故C正确。
D选项：电压表在使用时，要与被测的用电器并联，故D正确。
根据以上分析，错误的选项是B。
【答案】：
B。
4. 电压表的表盘及指针如图所示,若接0~3 V的量程,电压表的读数为
2.0
V；若接0~15 V的量程,表盘上每一小格代表
0.5
V。
答案：解：
1. 接0~3 V量程时，分度值为0.1 V，指针指向2 V刻度线，读数为2.0 V。
2. 接0~15 V量程时，表盘共30小格，每一小格代表15 V÷30=0.5 V。
2.0；0.5

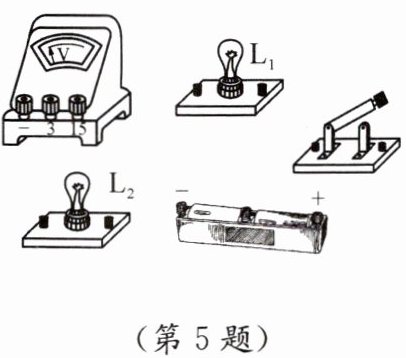

5. 将如图所示的器材连成电路,要求：两个灯泡串联,电压表测量灯泡$L_2$两端的电压。(想一想,电压表应该选择什么量程)
答案：【解析】：
本题要求将两个灯泡串联，并用电压表测量其中一个灯泡$L_2$两端的电压，根据题目电路元件数量，选择两节干电池（电压为3V）作为电源，电压表量程选择0-3V即可。需要按照串联电路的连接方式，将灯泡$L_1$、灯泡$L_2$、开关、电源依次串联，电压表并联在灯泡$L_2$两端。
【答案】：

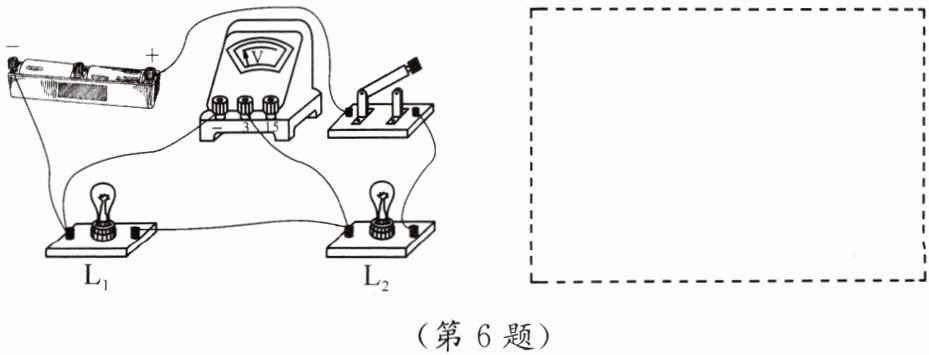

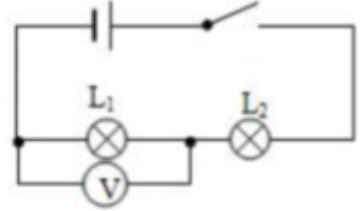

6. 根据如图所示的电路,在虚线框内画出它的电路图。
答案：解：
