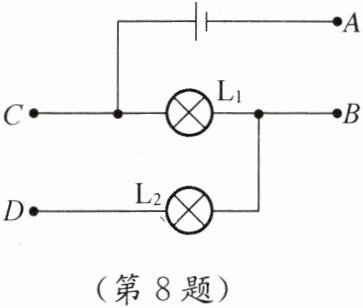

8. 如图所示,A、B、C、D表示四个接线柱,请按下列要求用导线将有关接线柱连接起来。要使$L_1$发光、$L_2$不亮,则连接
AB
;要使$L_1、$$L_2$串联,则连接
AD
;要使$L_1、$$L_2$并联,则连接
AB
和
CD
;若直接连接
AC
,电源会短路。
答案：AB；AD；AB；CD；AC

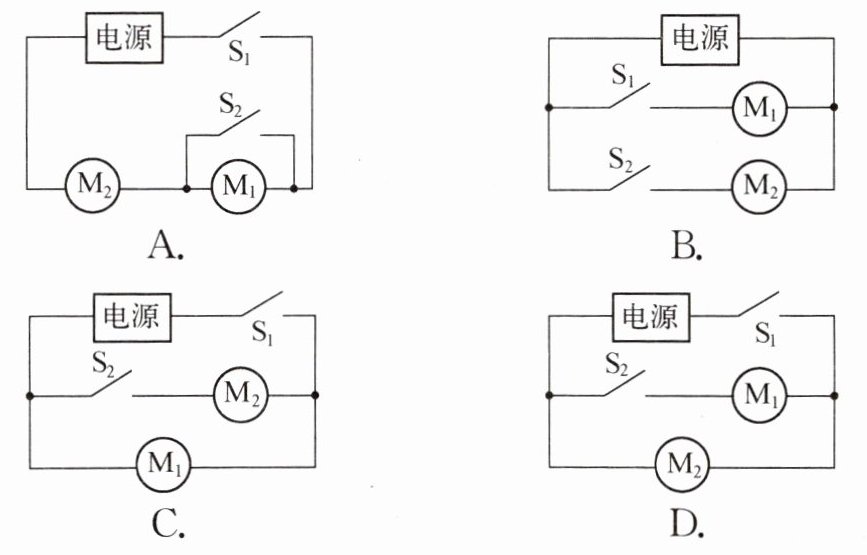

9. 某空调扇既能送常温风又能送凉风。小明了解到其内部有两个电动机,电动机$M_1$驱动扇叶送常温风,电动机$M_2$驱动机内水循环送凉风,此款风扇不会只有水循环而不送风。小明设计的电路图符合要求的是(
C
)。
答案：【解析】：
首先分析题目，题目要求找到一个电路图，使得电动机$M_1$（驱动扇叶送常温风）和电动机$M_2$（驱动机内水循环送凉风）能够独立工作，并且确保不会只有水循环而不送风，这意味着$M_2$（送凉风）必须在$M_1$（送风）工作时才能工作。
接下来逐个分析选项：
选项A：$M_1$和$M_2$并联，但$S_1$控制干路，$S_2$与$M_2$串联。这意味着如果$S_2$关闭，$M_2$不工作，但$M_1$仍可以工作，不符合“不会只有水循环而不送风”的要求。
选项B：$M_1$和$M_2$并联，但$S_1$和$S_2$分别控制$M_1$和$M_2$。这意味着$M_1$和$M_2$可以独立工作，但同样不符合“不会只有水循环而不送风”的要求。
选项C：$M_1$和$M_2$并联，$S_1$控制干路，$S_2$与$M_2$串联。如果$S_1$关闭，整个电路不工作；如果$S_1$打开且$S_2$关闭，只有$M_1$工作（送常温风）；如果$S_1$和$S_2$都打开，$M_1$和$M_2$都工作（送凉风）。这符合题目要求。
选项D：$M_1$和$M_2$并联，但$S_1$和$S_2$分别与$M_1$和$M_2$串联后再并联。这意味着$M_1$和$M_2$可以独立工作，不符合“不会只有水循环而不送风”的要求。
【答案】：C。
